Cảm biến trục khuỷu là gì? Cấu tạo, nguyên nhân và dấu hiệu hỏng

Cảm biến trục khuỷu đóng vai trò thiết yếu trong việc vận hành mượt mà của động cơ ô tô, dù có kích thước khiêm tốn. Hiểu rõ về cảm biến vị trí trục khuỷu sẽ giúp bạn nhận biết sớm các vấn đề tiềm ẩn, tránh những phiền phức không đáng có trên hành trình. Bài viết này từ Nuôi Xe sẽ cung cấp mọi thông tin bạn cần biết về cấu tạo, nguyên lý, dấu hiệu lỗi và cách xử lý.

1. Cảm biến trục khuỷu là gì?

Cảm biến trục khuỷu (tên tiếng Anh: Crankshaft Position Sensor – CKP) là một thiết bị điện tử có nhiệm vụ quan trọng là theo dõi và báo cáo chính xác vị trí cũng như tốc độ quay của trục khuỷu động cơ. Tín hiệu mà cảm biến trục khuỷu gửi đi sẽ được bộ điều khiển động cơ (ECU) tiếp nhận và sử dụng để tính toán thời điểm tối ưu cho việc đánh lửa và phun nhiên liệu. Nếu bộ phận này gặp trục trặc hoặc ngừng hoạt động, động cơ sẽ không thể khởi động, hoạt động sai lệch, gây ảnh hưởng nghiêm trọng đến hiệu suất vận hành, mức tiêu thụ nhiên liệu và lượng khí thải ra môi trường.

2. Chức năng và vai trò của cảm biến trục khuỷu

Trong hệ thống điều khiển động cơ, cảm biến trục khuỷu thực hiện nhiều nhiệm vụ cốt lõi, đảm bảo hoạt động chính xác và hiệu quả:

• Xác định tốc độ động cơ (RPM): Bằng cách đếm số lần các răng trên bánh đà tín hiệu đi qua đầu cảm biến, cảm biến trục khuỷu cung cấp thông tin về tốc độ quay của động cơ cho ECU.

• Xác định vị trí piston: Cảm biến giúp ECU nhận biết chính xác vị trí của từng piston trong xi-lanh, đặc biệt là thời điểm piston đạt đến điểm chết trên (TDC), một yếu tố quan trọng để đồng bộ hóa các chu kỳ hoạt động của động cơ.

• Điều khiển thời điểm phun nhiên liệu: Dựa trên thông tin về vị trí và tốc độ trục khuỷu, ECU sẽ ra lệnh cho kim phun hoạt động đúng thời điểm, đảm bảo nhiên liệu được đưa vào buồng đốt một cách tối ưu nhất.

• Phát hiện động cơ bỏ máy: Bằng cách theo dõi sự thay đổi bất thường về tốc độ quay của trục khuỷu, cảm biến có thể giúp ECU phát hiện hiện tượng bỏ máy (misfire) và đưa ra cảnh báo hoặc điều chỉnh phù hợp.

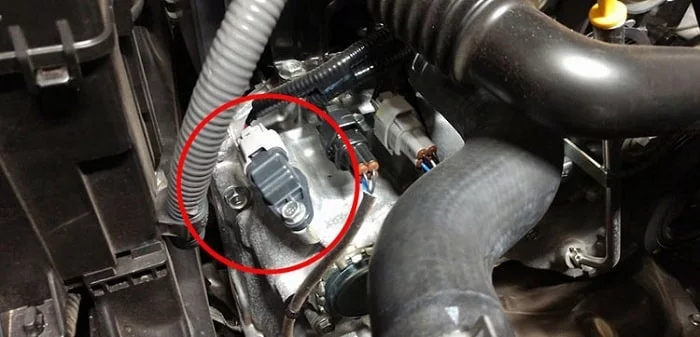

3. Vị trí của cảm biến trục khuỷu trên xe ô tô

Vị trí của cảm biến trục khuỷu trên mỗi chiếc xe có thể khác nhau tùy thuộc vào nhà sản xuất, dòng xe và đời xe cụ thể. Tuy nhiên, có một số vị trí lắp đặt phổ biến mà bạn có thể tìm thấy:

• Phía trước động cơ, gần khu vực puly trục khuỷu.

• Trên thân máy, thường được thiết kế để đọc tín hiệu từ bánh đà của trục khuỷu.

• Phía sau động cơ, nằm giữa khối động cơ và hộp số, nơi nó có thể đọc tín hiệu từ bánh đà hoặc bộ phận liên quan đến trục khuỷu.

Để xác định chính xác vị trí lắp đặt cảm biến trục khuỷu trên xe của bạn, cách tốt nhất là tham khảo sách hướng dẫn sửa chữa hoặc tra cứu thông tin kỹ thuật dành riêng cho model xe đó.

4. Cấu tạo và nguyên lý hoạt động

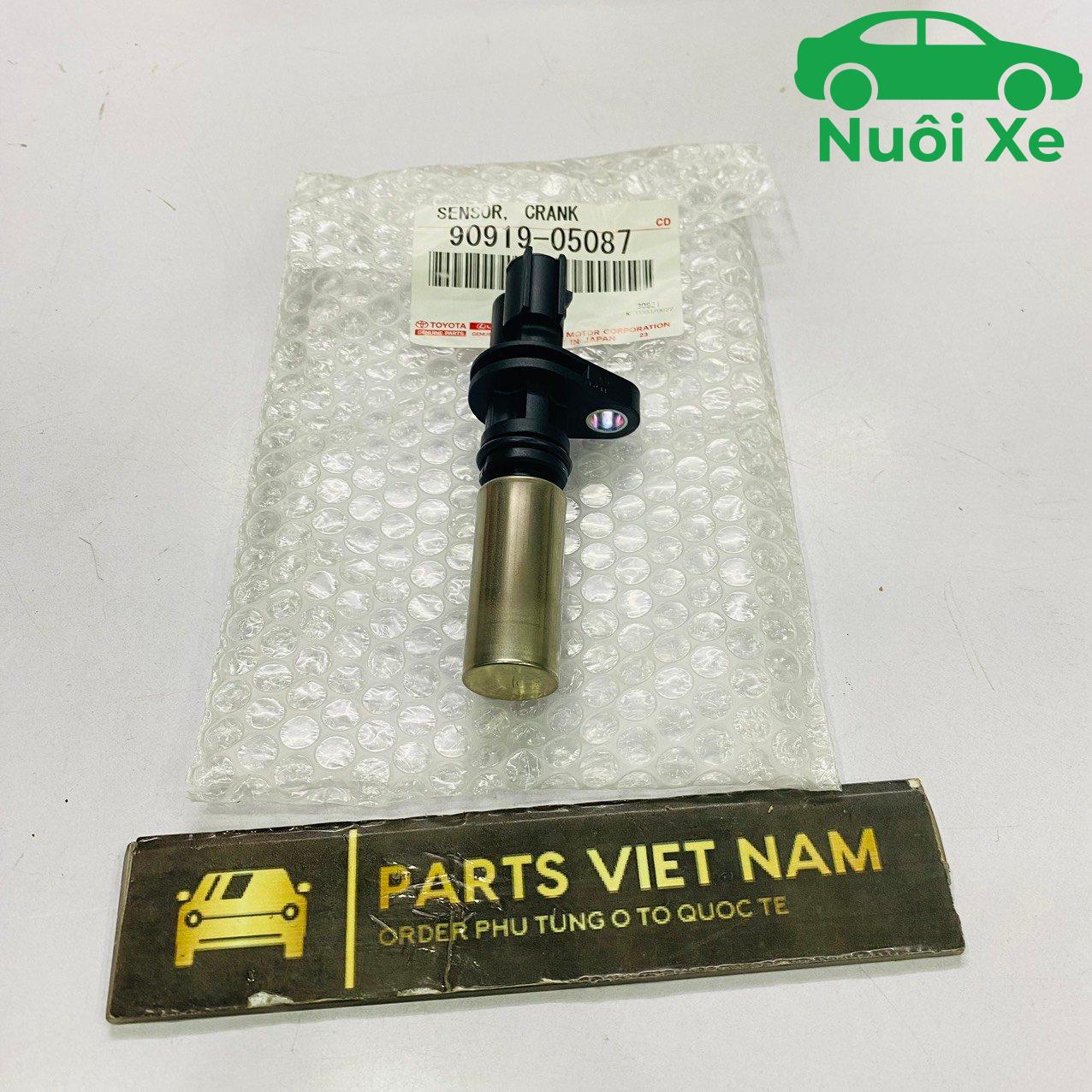

4.1 Cấu tạo chi tiết

Một cảm biến trục khuỷu loại điện từ điển hình thường bao gồm các bộ phận chính sau:

• Nam châm vĩnh cửu: Tạo ra từ trường ban đầu.

• Cuộn dây cảm ứng: Quấn quanh lõi từ, nơi tín hiệu điện áp được tạo ra.

• Lõi từ: Tập trung từ trường.

• Vỏ cảm biến: Thường được làm bằng kim loại hoặc nhựa chịu nhiệt, có chức năng bảo vệ các bộ phận bên trong.

• Dây tín hiệu: Truyền tín hiệu điện áp từ cảm biến đến ECU.

4.2 Nguyên lý hoạt động

Nguyên lý hoạt động của cảm biến trục khuỷu chủ yếu dựa trên hiện tượng cảm ứng điện từ. Khi trục khuỷu quay, nó làm cho các răng kim loại trên một bánh răng tín hiệu (thường gắn trên trục khuỷu hoặc bánh đà) di chuyển qua đầu của cảm biến. Sự di chuyển này làm thay đổi liên tục từ thông đi qua cuộn dây cảm ứng. Theo định luật cảm ứng điện từ Faraday, sự thay đổi từ thông này sẽ tạo ra một dòng điện áp xoay chiều (AC) có biên độ và tần số thay đổi trong cuộn dây.

Bộ điều khiển động cơ (ECU) sẽ phân tích tần số và biên độ của tín hiệu điện áp xoay chiều này để xác định chính xác tốc độ quay (RPM) và vị trí của trục khuỷu. Thông tin này sau đó được ECU sử dụng để điều khiển các hệ thống khác của động cơ như hệ thống đánh lửa và hệ thống phun nhiên liệu, đảm bảo động cơ hoạt động tối ưu.

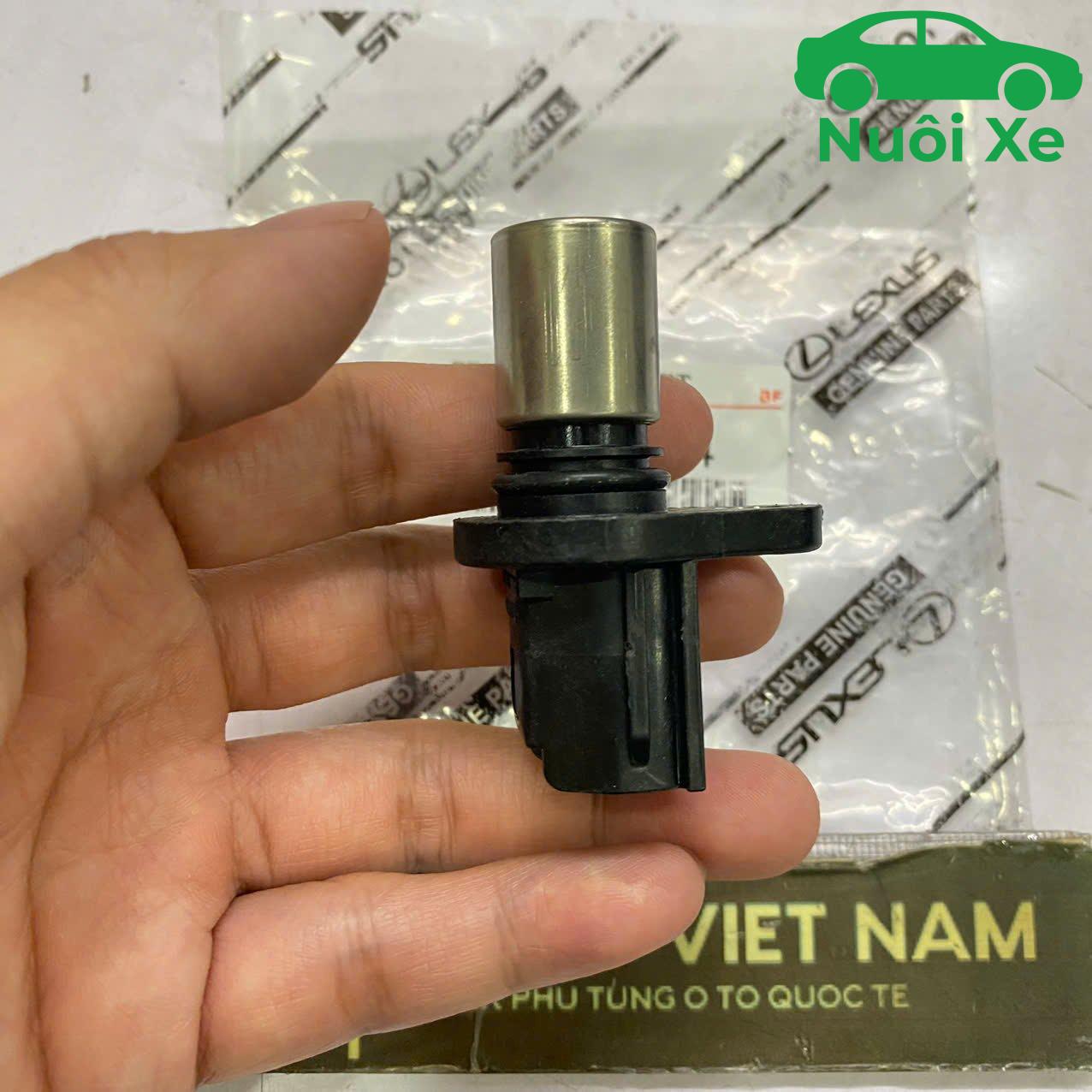

5. Phân loại cảm biến trục khuỷu phổ biến

Trên thị trường hiện nay, có ba loại cảm biến trục khuỷu chính thường được sử dụng, mỗi loại có ưu và nhược điểm riêng:

5.1 Cảm biến loại điện từ (Inductive Sensor)

Đây là loại cảm biến trục khuỷu phổ biến nhất, đặc biệt là trên các dòng xe đời cũ hơn. Loại cảm biến này hoạt động dựa trên nguyên lý cảm ứng điện từ, tạo ra tín hiệu điện áp xoay chiều (AC).

• Ưu điểm: Cấu tạo đơn giản, độ bền cao, không yêu cầu nguồn điện ngoài để hoạt động.

• Nhược điểm: Tín hiệu điện áp có thể yếu và dễ bị nhiễu ở tốc độ động cơ thấp, đôi khi gây khó khăn cho việc khởi động xe trong điều kiện nhất định.

5.2 Cảm biến loại Hall (Hall Effect Sensor)

Cảm biến Hall sử dụng hiệu ứng Hall để hoạt động. Loại cảm biến này cần có nguồn điện bên ngoài để hoạt động và tạo ra tín hiệu đầu ra dạng sóng vuông, là tín hiệu kỹ thuật số.

• Ưu điểm: Cung cấp tín hiệu rõ ràng và ổn định ngay cả khi động cơ chạy ở tốc độ thấp, giúp việc khởi động xe trở nên dễ dàng và tin cậy hơn.

• Do tín hiệu ổn định và chính xác, cảm biến loại Hall ngày càng được ưa chuộng và sử dụng rộng rãi trên các dòng xe đời mới.

5.3 Cảm biến quang (Optical Sensor)

Loại cảm biến trục khuỷu này ít phổ biến hơn và thường được tìm thấy tích hợp bên trong bộ chia điện của các xe đời cũ. Nó hoạt động dựa trên sự thay đổi ánh sáng được phát ra từ một đèn LED và cảm nhận bởi một đi-ốt quang khi có một bộ phận quay che chắn đường đi của ánh sáng.

• Ưu điểm: Có thể đạt được độ chính xác cao trong việc xác định vị trí.

• Nhược điểm: Nhạy cảm với bụi bẩn, dầu mỡ và các yếu tố môi trường khác, dễ bị ảnh hưởng bởi điều kiện làm việc khắc nghiệt trong khoang động cơ.

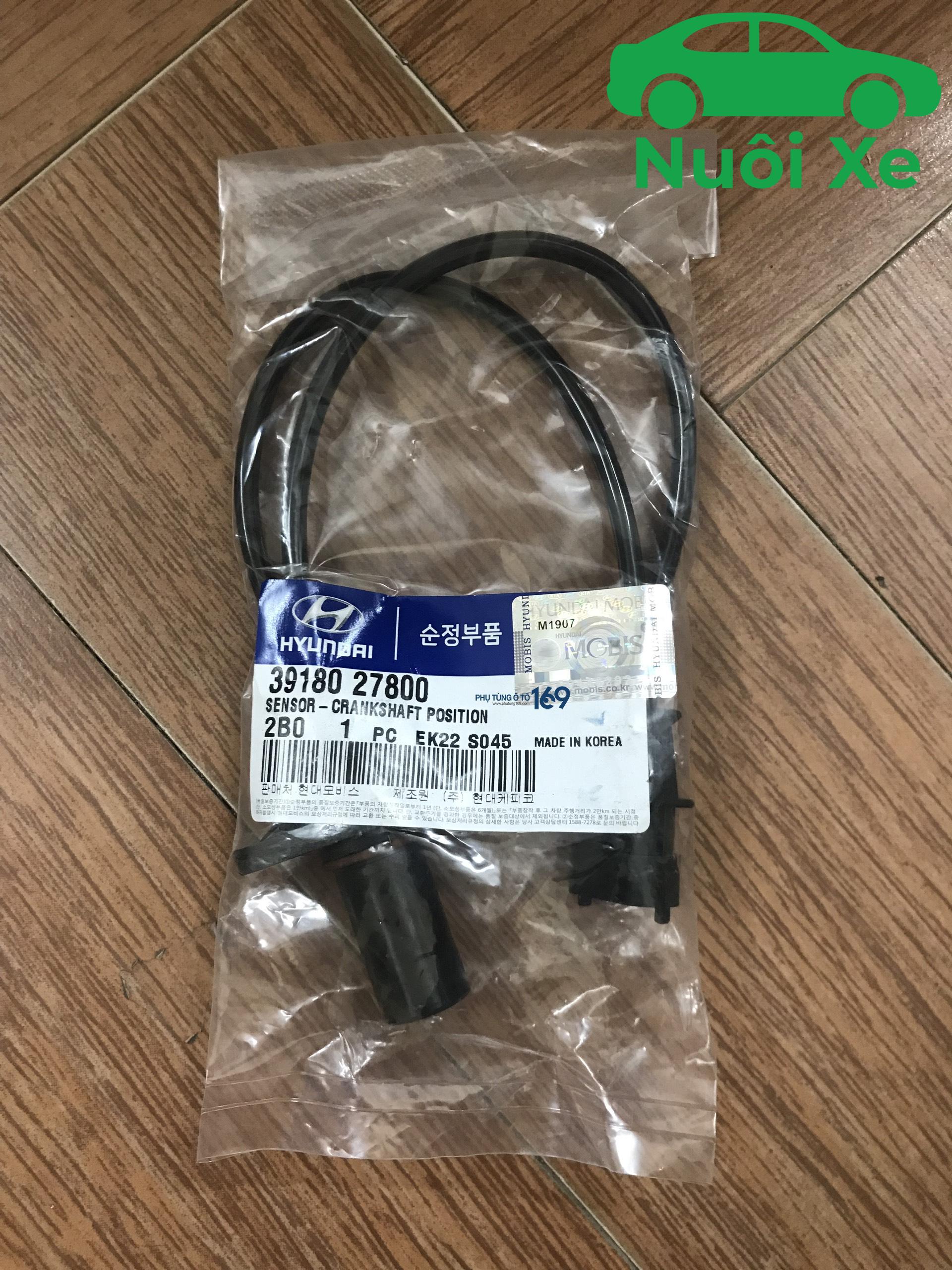

6. Dấu hiệu nhận biết cảm biến trục khuỷu bị lỗi

Khi cảm biến trục khuỷu gặp vấn đề, xe của bạn có thể biểu hiện qua nhiều dấu hiệu khác nhau. Việc nhận biết sớm các triệu chứng này sẽ giúp bạn khắc phục kịp thời, tránh gây hư hỏng nặng hơn cho động cơ:

• Đèn Check Engine sáng trên bảng táp-lô: Đây là dấu hiệu phổ biến nhất cho thấy có lỗi liên quan đến hệ thống động cơ, bao gồm cả cảm biến trục khuỷu.

• Động cơ khó khởi động hoặc không thể khởi động: Nếu ECU không nhận được tín hiệu từ cảm biến, nó sẽ không thể tính toán thời điểm đánh lửa hoặc phun nhiên liệu, dẫn đến tình trạng động cơ không nổ máy.

• Xe bị chết máy đột ngột: Một cảm biến trục khuỷu bị lỗi, đặc biệt là khi nó hoạt động ở nhiệt độ cao, có thể ngừng hoạt động bất cứ lúc nào, khiến động cơ đột ngột tắt máy.

• Hiệu suất động cơ kém, xe bị rung giật: Tín hiệu không chính xác từ cảm biến có thể làm sai lệch thời điểm đánh lửa, dẫn đến động cơ hoạt động không đều, có hiện tượng rung giật hoặc ì máy.

• Tiêu hao nhiên liệu tăng bất thường: Khi động cơ hoạt động không hiệu quả do cảm biến trục khuỷu lỗi, quá trình đốt cháy nhiên liệu có thể không hoàn toàn, dẫn đến việc xe tiêu thụ nhiều xăng hơn bình thường.

7. Nguyên nhân gây hỏng cảm biến trục khuỷu

Có nhiều yếu tố có thể dẫn đến hư hỏng cảm biến trục khuỷu, bao gồm:

• Hỏng do nhiệt độ cao: Môi trường làm việc nóng bức xung quanh động cơ là nguyên nhân phổ biến gây suy giảm tuổi thọ và hư hỏng các linh kiện điện tử, bao gồm cả cảm biến.

• Đoản mạch bên trong: Lỗi trong cuộn dây cảm biến, như bị chập hoặc đứt, có thể làm hỏng hoàn toàn cảm biến.

• Hỏng dây dẫn hoặc giắc cắm: Dây cáp nối cảm biến với ECU có thể bị đứt, ăn mòn hoặc giắc cắm bị lỏng, tiếp xúc kém, làm gián đoạn tín hiệu.

• Tác động vật lý: Va chạm mạnh vào khu vực lắp đặt cảm biến có thể gây nứt, vỡ hoặc biến dạng, làm hỏng cấu trúc và chức năng của nó.

• Bám bẩn quá mức: Dầu mỡ, bụi bẩn hoặc mạt kim loại bám vào đầu cảm biến hoặc vòng răng tín hiệu có thể làm sai lệch tín hiệu được gửi đi.

8. Hướng dẫn kiểm tra và thay thế

8.1 Cách kiểm tra

Để xác định xem cảm biến trục khuỷu có bị lỗi hay không, bạn có thể thực hiện các bước kiểm tra sau:

• Kiểm tra bằng mắt thường: Quan sát kỹ cảm biến, dây dẫn và giắc cắm để tìm các dấu hiệu hư hỏng vật lý như nứt, vỡ, đứt dây, ăn mòn hoặc giắc cắm bị lỏng.

• Quét mã lỗi OBD-II: Sử dụng máy chẩn đoán kết nối với cổng OBD-II trên xe để đọc các mã lỗi. Các mã lỗi phổ biến liên quan đến cảm biến trục khuỷu bao gồm P0335, P0336, P0337, P0338.

• Sử dụng đồng hồ vạn năng (VOM): Đối với cảm biến điện từ, bạn có thể đo điện trở của cuộn dây để kiểm tra xem nó có nằm trong phạm vi quy định hay không. Đối với cảm biến Hall, cần kiểm tra nguồn điện cấp cho cảm biến và tín hiệu đầu ra khi trục khuỷu quay.

8.2 Lưu ý khi thay thế

Khi quyết định thay thế cảm biến trục khuỷu, bạn cần lưu ý các điểm sau để đảm bảo việc lắp đặt diễn ra an toàn và chính xác:

• Chọn đúng loại cảm biến: Đảm bảo bạn mua đúng loại cảm biến vị trí trục khuỷu tương thích với đời xe và model xe của mình.

• Ngắt kết nối ắc quy: Luôn luôn ngắt kết nối cọc âm của ắc quy trước khi thực hiện bất kỳ công việc nào trên hệ thống điện của xe để tránh chập điện.

• Vệ sinh khu vực lắp đặt: Làm sạch bề mặt lắp đặt cảm biến và khu vực xung quanh để đảm bảo cảm biến được gắn chắc chắn và không có bụi bẩn cản trở.

• Đảm bảo khe hở không khí: Nếu cảm biến mới yêu cầu một khe hở không khí nhất định với vòng răng tín hiệu, hãy đảm bảo bạn điều chỉnh đúng theo thông số kỹ thuật của nhà sản xuất.

• Xóa mã lỗi: Sau khi thay thế xong, sử dụng máy chẩn đoán để xóa các mã lỗi cũ trong ECU.

9. Câu hỏi thường gặp

• Có thể lái xe khi cảm biến trục khuỷu bị hỏng không?
  Không nên. Việc tiếp tục lái xe khi cảm biến trục khuỷu bị lỗi tiềm ẩn nhiều rủi ro, bao gồm nguy cơ xe chết máy đột ngột ở những nơi nguy hiểm, gây tai nạn.

• Chi phí thay thế cảm biến trục khuỷu là bao nhiêu?
  Chi phí thay thế cảm biến vị trí trục khuỷu có thể dao động tùy thuộc vào dòng xe, thương hiệu cảm biến và chi phí nhân công tại garage. Thông thường, chi phí vật tư có thể từ vài trăm nghìn đến vài triệu đồng, cộng thêm phí dịch vụ.

• Bao lâu thì nên thay thế cảm biến trục khuỷu?
  Không có một lịch trình thay thế định kỳ cho cảm biến trục khuỷu. Bộ phận này chỉ cần được kiểm tra và thay thế khi có dấu hiệu hỏng hóc hoặc khi máy chẩn đoán báo lỗi.

Hy vọng bài viết này từ Nuôi Xe đã cung cấp cho bạn những thông tin hữu ích về cảm biến trục khuỷu. Việc hiểu rõ chức năng, dấu hiệu lỗi và cách xử lý sẽ giúp bạn bảo vệ “xế yêu” của mình tốt hơn.
